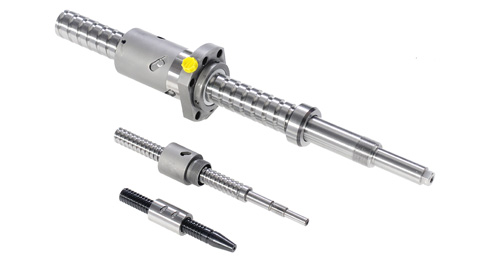

Viti a ricircolo di sfere e a rulli satelliti

Elevate accelerazioni, silenziosità e massima flessibilità

Viti a ricircolo di sfere e a rulli satelliti

Da oltre 30 anni, Moog sviluppa e produce, su specifica del cliente, viti a ricircolo di sfere (nelle classi di precisione ISO 3408 3-5-7) e a rulli satelliti ad elevata precisione e alta qualità utilizzate in numerose applicazioni industriali.

 Tra le caratteristiche delle viti Moog:

  • elevata customizzazione anche per piccole piccole quantità non ripetitive o per prototipi
  • varie combinazioni diametro-passo della vite (capacità di carico e prestazioni dinamiche della vite)
  • configurazione dei terminali della vite (sedi cuscinetto, filetti metrici, cave, chiavi di manovra, fori in testa, ecc.)
  • personalizzazione della chiocciola (forma, flange, accoppiamenti, numero dei circuiti, lavorazioni speciali)
  • lubrificazione (selezione del lubrificante ottimale in funzione dell’applicazione, posizionamento fori di lubrificazione)
  • scelta dei materiali (materiali standard e speciali o trattamenti superficiali ideali per il tipo di applicazione)
  • disponibilità di soluzioni elettromeccaniche lineari integrate che comprendono oltre alle viti Moog, i servomotori, i servoazionamenti, e i controllori Moog.

Gli esperti Moog collaborano da anni con i propri clienti per studiare e valutare insieme la scelta della soluzione più idonea alle specifiche esigenze applicative. Moog inoltre offre un servizio di assistenza qualificato per l’analisi delle condizioni di viti usate, il rilievo, la riparazione o la sostituzione delle viti usurate.

Vantaggi e caratteristiche delle viti a ricircolo di sfere Moog

  • Classi ISO 3408 3-5-7
  • Diametro da 13 mm a 100 mm
  • Passo da 4 mm a 50 mm
  • Lunghezza fino a 3600 mm
  • Capacità di carico
    • Carico dinamico fino a 400 KN
    • Carico statico fino a 900 KN
  • Accelerazione 10-12m/sec2
  • Principio singolo o multiplo

Vantaggi e caratteristiche delle viti a rulli satelliti Moog

  • Diametro da 16 mm a 90 mm
  • Passo nominale da 2 mm a 36 mm
  • Lunghezza fino a 1800 mm
  • Capacità di carico
    • Carico dinamico fino a 670 KN
    • Carico statico fino a 1400 KN
  • Accelerazione fino a 40m/sec2
  • Numero di principi: 5



Documentazione

Data Sheet - Viti a ricircolo di sfere e viti a rulli satelliti

Catalog - Ball Screws and Planetary Roller Screws

Che cos'è una vite a ricircolo di sfere?

Una vite a ricircolo di sfere è un sistema a rotolamento composto da un albero con filetto a profilo (vite) e da una madrevite che, anch’essa filettata internamente secondo un profilo, contiene un numero determinato di sfere.

Il recupero delle sfere che durante il rotolamento effettuano un percorso all’interno della madrevite, è consentito da uno o più elementi meccanici denominati deflettori.

La vite a ricircolo di sfere è assimilabile ad un cuscinetto a sfere in cui però le sfere percorrono una o più eliche di un filetto.

Che cos'è una vite a rulli satelliti?

Una vite a rulli satelliti è un sistema a rotolamento composto da un albero con filetto a profilo (vite) e da una madrevite che, anch’essa filettata internamente secondo un analogo profilo, contiene un determinato numero di rulli filettati, con ingranaggi sulle due estremità. Il rullo appoggia i propri filetti su vite e madrevite e viene guidato nel suo percorso di rivoluzione da due ingranaggi posti sulle estremità della madrevite.

La vite a rulli satelliti è quindi del tutto assimilabile ad un organo di trasmissione di tipo “volvente”, ma, a differenza delle viti a sfere, non è condizionato dai limiti imposti dalla presenza di sfere.
