Servoazionamenti modulari compatti per applicazioni industriali - DM2020

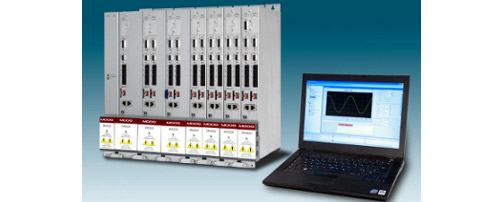

Maggiore produttività per applicazioni che richiedono flessibilità e alte prestazioni Servoazionamento multiasse compatto DM2020

Il servoazionamento multiasse compatto DM2020 di Moog è un servoazionamento di ultima generazione in grado di fornire la massima produttività e flessibilità in una vasta gamma di applicazioni industriali.


La piattaforma dal design modulare del servodrive DM2020 consente un'elevata personalizzazione al fine di soddisfare le specifiche esigenze applicative.


L'architettura multiasse, con unità di alimentazione condivisa, riduce le dimensioni del modulo asse e l'ingombro del sistema di circa il 50% rispetto all'analoga configurazione stand-alone. Le alimentazioni ausiliarie e di potenza tra ogni asse sono distribuite tramite collegamenti interni.

Servoazionamento DM2020- Specifiche Tecniche

  • Funzioni di controllo

    Coppia, velocità, posizione

  • Protocolli di comando

    EtherCat, CANopen (secondo CIA 402)

  • Sicurezza macchine

    STO (Safe Torque Off) SIL 3 standard

  • Conversione AC/DC

    Integrato nell'alimentatore

  • Gamma di alimentazione

    220 (-10%) 480 (+10%) Vac

  • Frequenza PWM

    4-8-16 kHz

  • Simulazione encoder e comandi analogici

    Sempre disponibili

  • Tensione di alimentazione ausiliaria

    24 Vdc

  • Corrente nominale

    2-48 Arms

  • Corrente di picco

    4-96 Arms

  • Temperatura ambiente di funzionamento

    Da 0°C a 40°C fino a 55°C con riduzione della corrente di output (-2% per °C)

  • Protezione di sovratemperatura motore

    HW e SW

  • Ingressi analogici

    2 programmabili

  • Uscite analogiche

    2 programmabili

  • Interfaccia di comunicazione
    per set-up

    EtherCat, RS232, CAN

  • Certificazioni

    CE, UL (in attesa di approvazione)

  • Protezione

    IP 20

Per maggiori informazioni

Moog
Via Avosso, 94
16015 Casella (Genova)

tel. +39 010 96 71 1
fax. +39 010 9671 280

SE VUOLE ESSERE CONTATTATO
DA UN NOSTRO ESPERTO
COMPILI  LA SCHEDA

Documentazione

Scarichi la documentazione per scoprire le caratteristiche tecniche del DM2020

Servoazionamento DM2020 - Applicazioni personalizzate

  • Applicazioni per il controllo di sistemi multiasse nell’automazione industriale
  • Applicazioni ad alta precisione e massima dinamica
  • Applicazioni incentrate sul risparmio energetico
  • Applicazioni con funzionalità personalizzate
  • Applicazioni che richiedono una rapida ed accurata sincronizzazione tra assi
  • Conversione di energia (da meccanica a elettrica e viceversa) in cui sono necessarie prestazioni, efficienza ed elevata integrazione



Servoazionamento DM2020 - Vantaggi di utilizzo

  • Massima produttività grazie al design flessibile e modulare
  • Design compatto del servoazionamento DM2020 riduce ingombri e  costi di cablaggio
  • Gestione di una vasta gamma di motori (brushless e asincroni) e di dispositivi di feedback
  • Risparmio energetico grazie alla configurazione con DC bus condiviso che, attraverso il collegamento in comune tra gli assi, riduce la dissipazione di energia
  • Interfaccia Grafica Utente (GUI) user-friendly per semplificare le impostazioni, la messa in servizio e il monitoraggio del sistema
  • Layout a doppio asse, in un singolo modulo, per garantire massima sincronizzazione tra gli assi e per migliorare le configurazioni come master slave, carroponte (gantry) e linee di conversione di energia elettrica
