Accessori

IMI220-6990A001: 3 SLOT SOCKET - MAIN

Lo zoccolo principale è usato per collegare i moduli predisposti al bus. Lo zoccolo 6990 è la base di partenza per qualsiasi rack.

Regole di montaggio
Supporto
Posizione
Barra Din
Sempre in prima posizione (da sx)
Moduli supportati
IMI220-6980A001
IMI220-6000A001
IMI220-6001A001
IMI220-6010A001

Quando si utilizza il modulo ricetrasmettitore
IMI220-6100A001
IMI220-6150A001
IMI220-6180A001
IMI220-6200A001
IMI220-6201A001
IMI220-6250A001
IMI220-6251A001
IMI220-6220A001
IMI220-6221A001
IMI220-6260A001
IMI220-6501A001
BUS TRANSCEIVER (TRX + PSU) (1)
CPU + PSU
CPU + PSU + HMI driver
AUX CPU + PSU

16DI 24VDC
16DO 24VDC 0.5A
12DO 24VDC 2A
4AI 16BIT
8AI 16BIT
4AO 16BIT
8AO 16BIT
4 Temperature
8 Temperature
4AO I/V 16BIT
4 Encoder SSI/Quad
Temperatura di esercizio -20°C to +70°C
Orientamento montaggio Verticale
Peso 100g

1. I 2 slot liberi sono disponibili per i moduli I/O

IMI220-6991A001: 3 SLOT SOCKET - I/O

Lo zoccolo I/O è usato per collegare i moduli predisposti al bus. Lo zoccolo 6991 è un elemento di estensione del rack.

Regole di montaggio
Supporto
Posizione

Barra Din
Dopo lo zoccolo principale (IMI220-6990A001)

Moduli supportati
IMI220-6100A001
IMI220-6150A001
IMI220-6180A001
IMI220-6200A001
IMI220-6201A001
IMI220-6250A001
IMI220-6251A001
IMI220-6220A001
IMI220-6221A001
IMI220-6260A001
IMI220-6501A001
16DI 24VDC
16DO 24VDC 0.5A
12DO 24VDC 2A
4AI 16BIT
8AI 16BIT
4AO 16BIT
8AO 16BIT
4 Temperature
8 Temperature
4AO I/V 16BIT
4 Encoder SSI/Quad
Temperatura di esercizio -20°C to +70°C
Orientamento montaggio Verticale
Peso 100g

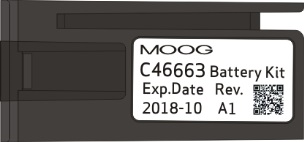

C46663: Kit Batteria

Batteria
Tipo
Tensione
Corrente
Batteria non ricaricabile
1/2 AA lithium
3.6 V
750 mAh
Contenitore Supporto di plastica

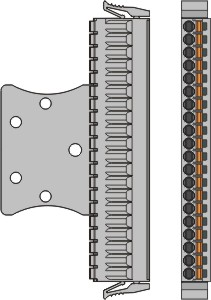

C46665: Connettore alimentatore C46666: Connettore I/O
