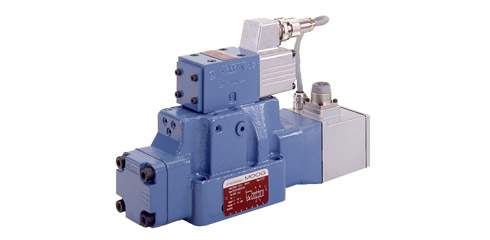

Valvole proporzionali servocomandate per segnali analogici Serie D680

ISO 4401 DIMENSIONI 05, 07, 08 E 10

Valvole proporzionali servocomandate per segnali analogici Serie D680

  • Design del corpo delle valvole ottimizzato per portata nominale elevata
  • Flusso pilota ridotto grazie alla valvola a due stadi con valvola pilota a comando diretto
  • Bassa pressione pilota minima richiesta
  • Eccellente risposta dinamica grazie all’elevata frequenza naturale dello stadio pilota
  • Le diverse opzioni fail-safe disponibili permettono di ottenere il massimo adattamento all’applicazione

Serie D680: Specifiche Tecniche
Dati idraulici
Portata nominale Da 30 a 1.500 l/min (8 a 395 gpm) a 5 bar ∆p (75 psi) per pieno
Portata massima 3.600 l/min (950 gpm) ISO dimensione 10
Pressione massima di esercizio 350 bar (5.000 psi)
Schema di montaggio ISO 4401 Dimensioni 05, 07, 08 e 10 (NG 10, 16, 25 e 32)
Risposta al gradino 100% Da 10 a 40 ms a 210 bar (3.000 psi)
Dati elettrici
Tensione di alimentazione 24 Vcc (18 a 32 Vcc)
Opzioni di comando nominale +/-10 V, +/-10 mA e 4-20 mA

Applicazioni più comuni

  • Macchine per materie plastiche
  • Formatura dei metalli e presse
  • Produzione dell'acciaio
  • Turbine a vapore, a gas e idrauliche
  • Collaudi automobilistici
  • Collaudi aerospaziali
  • Simulazione
