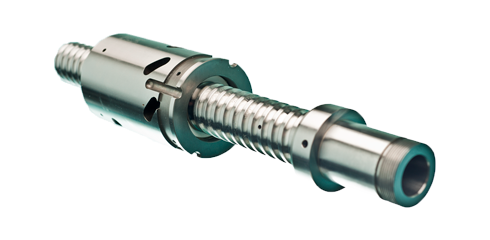

Viti a ricircolo di sfere

Le viti a ricircolo di sfere sono sistemi a rotolamento composti da un albero con filetto a profilo e da una chiocciola con ricircolo di sfere interno, fondato su deflettori.

Il funzionamento delle viti a ricircolo di sfere si basa sull’azione di rotolamento delle sfere interposte tra l’albero filettato e la madrevite, che trasforma il movimento rettilineo in rotatorio, e viceversa, producendo un minor attrito e massimizzando l’efficacia nelle applicazioni che richiedono elevati livelli di precisione.

Sviluppate per rispondere a ogni esigenza, le viti a ricircolo di sfere Moog sono personalizzabili su specifica del cliente: combinazioni diametro-passo della vite, terminali della vite, caratteristiche della chiocciola, lubrificazione e materiali.

Caratteristiche tecniche e vantaggi:

Classi ISO 3408-3 1-3-5-7
Diametro da 12 mm a 100 mm
Passo da 1,5 mm a 80 mm
Lunghezza fino a 6200 mm
Capacità di carico
- Carico dinamico fino a 1450 KN
- Carico statico fino a 3300 KN
Accelerazione 10-30m/sec2
Principio singolo o multiplo

Che cos'è una vite a ricircolo di sfere?

Una vite a ricircolo di sfere è un sistema a rotolamento composto da un albero con filetto a profilo (vite) e da una madrevite che, anch’essa filettata internamente secondo un profilo, contiene un numero determinato di sfere. Il recupero delle sfere che durante il rotolamento effettuano un percorso all’interno della madrevite, è consentito da uno o più elementi meccanici denominati deflettori. La vite a ricircolo di sfere è assimilabile ad un cuscinetto a sfere in cui però le sfere percorrono una o più eliche di un filetto.
