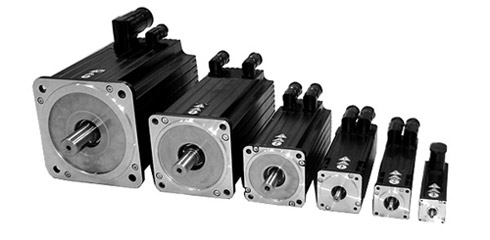

Servomotori Compact Dynamic (CD)
BASSA INERZIA E LUNGHEZZA RIDOTTA
I servomotori Moog della serie CD sono progettati per servoapplicazioni altamente dinamiche in cui tempi di posizionamento inferiori ai 30 ms spesso sono la norma. La serie CD offre una delle gamme di potenza più ampie del settore, con modelli standard disponibili con una coppia continua da 0,15 a 77 Nm. Il design modulare è supportato da una varietà di opzioni e dalle soluzioni completamente personalizzate offerte dagli application engineer di Moog.
Servomotori Compact Dynamic Brushless - Caratteristiche
- Servomotore in corrente alternata (sincrono)
- Bassa inerzia, lunghezza ridotta
- Tipo di motore: completamente chiuso, con raffreddamento naturale (ventola opzionale)
- Alta tensione (servomotori brushless a 600 V CC) disponibile
- Sono disponibili servomotori antideflagranti
Servomotori Compact Dynamic Brushless - Vantaggi di utilizzo
- L’eccellente dinamica migliora i tempi di ciclo
- Compatto e leggero
- Design proprietario a basso cogging
- Robusto, manutenzione ridotta al minimo
- Design flessibile
| Unità di misura | Compact Dynamic Brushless | |||
|---|---|---|---|---|
| Coppia in servizio continuo a rotore bloccato M° | Nm [lb-in] | 0,15-77 |
||
| Coppia di picco Mmax | Nm [lb-in] | 0,5-240 |
||
| Velocità nominale nN | min-1 [rpm] | 9000-2200 | ||
| Potenza nominale PN | kW [hp] | 0,13-12 [0,2-16] |
||
| Coppia nominale MN | Nm [lb-in] | 0,14-48 [1,2-425] |
||
| Momento di inerzia J | Kg cm2 [lb-insec2 x 10-4] |
0,09-152 [0,8-1345] |
||
| Trasduttore di posizione | Standard Opzionale |
Resolver Encoder |
||
| Sensore di temperatura | NTC o PTC | |||
| Freno | Opzionale | |||
| Tensione di bus nominale Vcc | V |
325/565 |
||
| Certificati/Marchi | CE, UL/cUL |
|||
| Raffreddamento | Naturale | |||
