I/O Digitali

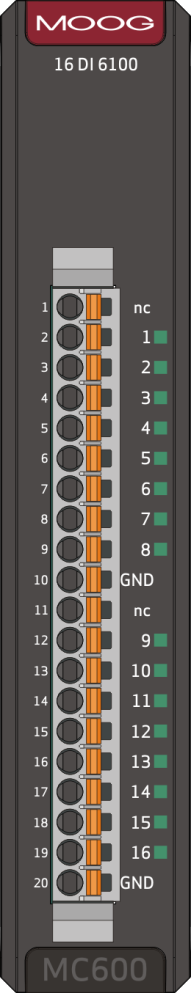

IMI220-6100A001: 16DI 24VDC
Questo modulo prevede un totale di 16 ingressi digitali. Gli ingressi sono di tipo a logica positiva (sinking input) e sono divisi in 2 gruppi da 8. Singoli LED verdi forniscono lo stato reale di ogni ingresso.
 |
Numero ingressi | 16 Sink (2 gruppi di 8) |
| Tipo Ingresso | IEC61131-2 tipo 3 | |
| Isolamento Da canale a canale Da canale al bus |
No 100 Vpp |
|
| Tensione in ingresso Livello ON Livello OFF Frequenza |
24VDC > 9.5VDC < 7.7VDC 2KHz (max) |
|
| Tempo di ritardo Da OFF a ON Da ON a OFF |
150µs 300µs |
|
| Corrente in ingresso | 6mA @ 24VDC | |
| Diagnostica Ingresso |
Led verde |
|
| Punti in comune tra i canali | GND (0V24) | |
| Connettore frontale Tipo Connettore di accoppiamento |
20 poli passo 3.5 mm femmina 20 poli passo 3.5 mm maschio |
|
| Temperatura di esercizio | -20°C to +70°C | |
| Orientamento del montaggio | Verticale | |
| Peso | 90g |

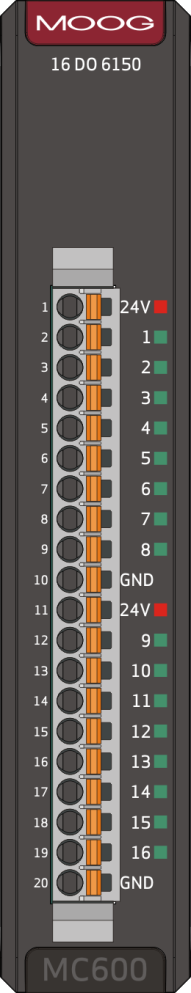

IMI220-6150A001: 16DO 24VDC 0.5A
Questo modulo ha un totale di 16 uscite digitali a +24Vdc uscite sono di tipo in tensione (PNP) con una corrente massima per ogni canale di 0,5A e sono divise in 2 gruppi da 8. Singoli LED verdi forniscono lo stato reale di ogni uscita. Un LED rosso per ogni gruppo di 8 uscite fornisce la segnalazione di guasto.
 |
Numero ingressi | 16 Source (2 gruppi di 8) |
| Tipo di uscita | PNP | |
| Corrente di uscita Per ciascun canale Totale Per gruppo Per uscita a OFF |
0.5A 8A 4A 10µA |
|
| Tensione alimentazione | 24VDC ± 20% | |
| Protezione con ripristino automatico Corto circuito Corrente di corto circuito di picco Corto circuito limite di corrente Sovratemperatura limitazione sovratensione carico induttivo |
Sì 1.9A (max) 1.1A Sì -30VDC (VSupply - 54VDC) |
|
| Protezione con fusibile Inversione polarità Sovratensione |
Integrato (non può essere sostituito) Sì Sì > 35VDC |
|
| Carico induttivo massimo ammissibile | 6H @ 500mA | |
| Tempo di risposta TQD Da OFF a ON Da ON a OFF |
@ 24VDC carico resistivo 0.5A 70µs 210µs |
|
| Memoria di tempo di ritardo uscita TQT Da OFF a ON Da ON a OFF |
76µs 216µs |
|
| Isolamento Da canale a canale Da gruppo a gruppo Da canale a bus |
No No Sì |
|
| Diagnostica Uscita Allarmi |
16 Led verdi 2 Led rossi |
|
| Punti in comune tra i canali | GND (0V24) | |
| Connettore frontale Tipo Connettore di accoppiamento |
20 poli passo 3.5 mm femmina 20 poli passo 3.5 mm maschio |
|
| Temperatura di esercizio | -20°C to +70°C | |
| Orientamento del montaggio | Verticale | |
| Peso | 90g |

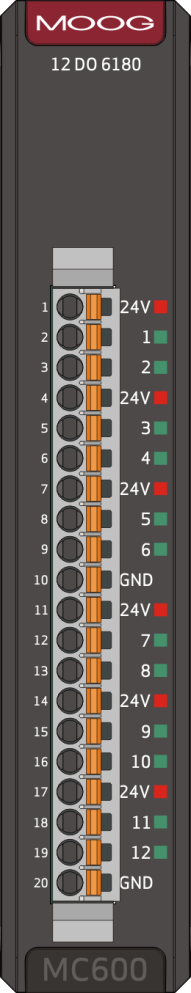

IMI220-6180A001: 12DO 24VDC 2A
Questo modulo ha un totale di 12 uscite digitali a +24 Vdc. Le uscite sono di tipo in tensione (PNP) con una corrente massima per ogni canale di 2 A e sono divise in 2 gruppi da 6. Singoli LED verdi forniscono lo stato reale di ogni uscita. Un LED rosso per ogni gruppo di 2 uscite fornisce la segnalazione di guasto.
 |
Numero uscite | 12 Source (6 gruppi di 2) |
| Tipo di uscita | PNP | |
| Corrente di uscita Per ciascun canale Totale Per gruppo Per uscita a OFF |
2A 24A 4A 5µA |
|
| Tensione alimentazione | 24VDC ± 20% | |
| Protezione con ripristino automatico Corto circuito Corrente di corto circuito di picco Corto circuito limite di corrente Sovratemperatura limitazione sovratensione carico induttivo |
Sì 15A (max) 12A Sì -13VDC |
|
| Protezione con fusibile Inversione polarità Sovratensione |
Integrato (non può essere sostituito) Sì Sì > 35VDC |
|
| Carico induttivo massimo ammissibile | 6H @ 500mA | |
| Tempo di risposta TQD Da OFF a ON Da ON a OFF |
@ 24VDC carico resistivo 2A 50µs 160µs |
|
| Memoria di tempo di ritardo uscita TQT Da OFF a ON Da ON a OFF |
56µs 166µso |
|
| Isolamento Da canale a canale Da gruppo a gruppo Da canale a bus |
No No Sì |
|
| Diagnostica Uscita Allarme |
12 Led verdi 6 Led rossi |
|
| Punti in comune tra i canali | GND (0V24) | |
| Connettore frontale Tipo Connettore di accoppiamento |
20 poli passo 3.5 mm femmina 20 poli passo 3.5 mm maschio |
|
| Temperatura di esercizio | -20°C to +70°C | |
| Orientamento del montaggio | Verticale | |
| Peso | 90g |
