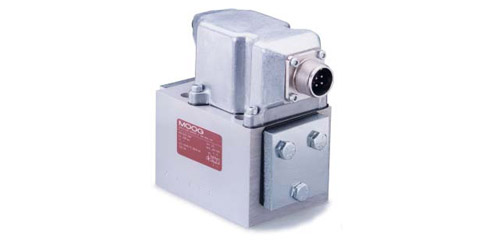

Servovalvole a comando diretto per segnali analogici Serie G631
- Design a due stadi con stadio pilota con doppio ugello a bassa frizione per offrire un’alta risoluzione, una bassa isteresi e dimensioni compatte.
- Struttura robusta e compatta con numerose opzioni, ideale per una vasta gamma di macchine
- Le opzioni integrate fail-safe consentono ai costruttori di macchine di ridurre la componentistica
- La quinta apertura configurabile sul campo per l’alimentazione separata del pilota offre un’eccezionale flessibilità
- Filtro a dischi del primo stadio sostituibile sul campo per la massima semplicità di manutenzione.
| Serie G631: Specifiche Tecniche | |
|---|---|
| Dati idraulici | |
| Portata nominale | Da 4 a 76 l/min (1 a 20 gpm) a 35 bar ∆p (500 psi) per pieno |
| Portata massima | 150 l/min (40 gpm) |
| Pressione massima di esercizio | 310 bar (4.500 psi) |
| Schema di montaggio | ISO 4401-05-05-0-94 (per 4 uscite) |
| Risposta al gradino 100% | Da 10 a 15 ms a 210 bar (3.000 psi) |
| Dati elettrici | |
| Tensione di alimentazione | N/A |
| Opzioni di comando nominale | +/-15 e +/-50mA |
Scarica la documentazione
Applicazioni più comuni
- Macchine industriali generiche
- Macchine soffiatrici
