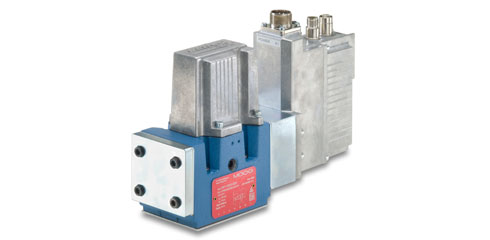

Servovalvole servocomandate per segnali analogici Serie D670
ISO 4401 DIMENSIONI 05 E 07
- Design del corpo delle valvole ottimizzato per portata nominale elevata
- Elettronica digitale integrata per un’elevata flessibilità
- Robuste valvole pilota ServoJet a 1 o 2 stadi
- Eccellente risposta dinamica grazie agli stadi pilota migliorati
- Disponibili diverse opzioni in caso di perdita di potenza
| Specifiche Tecniche | |
|---|---|
| Dati idraulici | |
| Portata nominale | Da 30 a 1.500 l/min (8 a 395 gpm) a 5 bar ∆p (75 psi) per pieno |
| Portata massima | 3.600 l/min (950 gpm) ISO dimensione 10 |
| Pressione massima di esercizio | 350 bar (5.000 psi) |
| Schema di montaggio | ISO 4401 Dimensione 05, 07, 08 e 10 (NG 10, 16, 25 e 32) |
| Risposta al gradino 100% | Da 10 a 40 ms a 210 bar (3.000 psi) |
| Dati elettrici | |
| Tensione di alimentazione | 24 Vcc (18 a 32 Vcc) |
| Opzioni di comando nominale | +/-10 V, +/- 10 mA e 4-20 mA |
| Opzioni | Interfaccia Fieldbus |
Valvole di regolazione di portata con interfaccia analogica ed elettronica integrata
Servovalvole a comando diretto
Valvole servocomandate
Valvole proporzionali servocomandate
Applicazioni più comuni
- Macchine per materie plastiche
- Formatura dei metalli e presse
