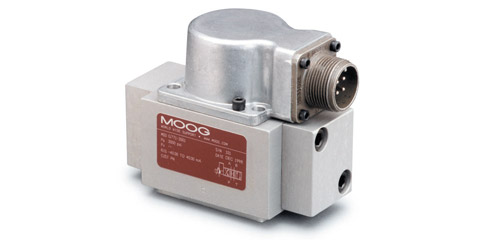

Servovalvole a comando diretto per segnali analogici Serie G770
- Design a due stadi con stadio pilota con ugello-tegolo e retroazione meccanica per offrire una dinamica elevata, un’alta risoluzione e una bassa isteresi
- Le forze elevate per il controllo del pistone e la struttura robusta garantiscono una lunga durata
- Il design compatto consente l’utilizzo in applicazioni con ingombro limitato
- Stadio pilota con doppio ugello a bassa frizione
- Alta risoluzione e bassa isteresi
- Dimensioni ridotte
| Serie G770: Specifiche Tecniche | |
|---|---|
| Dati idraulici | |
| Portata nominale | Da 4 a 57 l/min (1 a 15 gpm) a 70 bar ∆p (1.000 psi) |
| Pressione massima di esercizio | 210 bar (3.000 psi) |
| Schema di montaggio | Moog Standard |
| Risposta al gradino 100% | Da 6 a 15 ms a 210 bar (3.000 psi) |
| Dati elettrici | |
| Tensione di alimentazione | N/A |
| Opzioni di comando (Singola bobina) |
+/-4, +/-7.5, +/-15, +/-20 e +/-100 mA |
Scarica la documentazione
Applicazioni più comuni
- Turbine a gas
- Macchine industriali generiche
- Macchine soffiatrici
