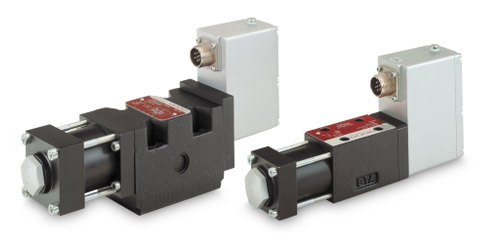

Servovalvole a comando diretto per segnali analogici
ISO 4401 DIMENSIONI 03 E 05
- Comandate direttamente da un motore lineare di forza senza utilizzare il flusso pilota
- Motore lineare di forza disponibile in una gamma di forza elevata, che incrementa i limiti di funzionamento: nessuna limitazione di portata
- Grazie al comando diretto le prestazioni dinamiche sono indipendenti dalla pressione
- Basso consumo di corrente sia allo zero idraulico che vicino ad esso
- La bobina si trova in posizione centrale grazie alla molla, e in caso di perdita di potenza l’attuatore viene arrestato
| Specifications | |
|---|---|
| Dati idraulici | |
| Portata nominale | Da 5 a 100 l/min (1,3 a 26,3 gpm) a 35 bar ∆p (500 psi) per pieno |
| Portata massima | 180 l/min (47 gpm) dimensione 05 |
| Pressione massima di esercizio | 350 bar (5.000 psi) |
| Schema di montaggio | ISO 4401 Dimensioni 03 e 05 (NG 6 e 10) |
| Risposta al gradino 100% | 12 ms a 210 bar (3.000 psi) |
| Dati elettrici | |
| Tensione di alimentazione | 24 Vcc (18 a 32 Vcc) |
| Opzioni di comando nominale | +/-10 V, +/-10 mA e 4-20 mA |
Valvole di regolazione di portata con interfaccia analogica ed elettronica integrata
Servovalvole a comando diretto
Valvole servocomandate
Valvole proporzionali servocomandate
Applicazioni più comuni
- Formatura dei metalli e presse
- Turbine a vapore, a gas e idrauliche
- Collaudi automobilistici e aerospaziali
- Simulazione
- Industria del legno
